Ultraflex, Styrekabel M58 7 fod

Beskrivelse

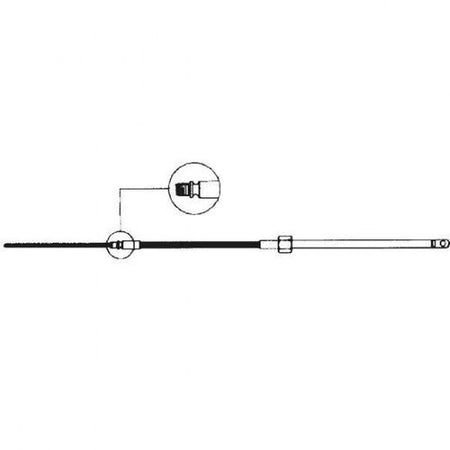

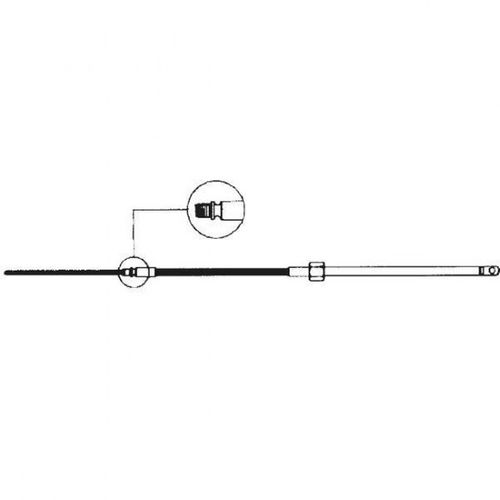

Ultraflex Styrekabel M58 er et plastbetrukket R/F stål kabel med stålinderkabel og rustfri udskyderarm. Det er designet til at sikre let betjening af styrebokse som T67 Ultraflex og C230/C231 MORSE®.

• Mærke: Ultraflex
• Vægt: 1.58 kg
• Brudstyrke: 900 kg
• Bøjning: min. 200 mm
• Slag: 230 mm
• Produktmål: 0 m
• Fremstillet i: Italien
• Emballagemål: Mål: 4 cm × 63 cm × 50 cm | Bruttovægt: 1.58 kg

ULTRAFLEX styrekabler er af plastbetrukket R/F stål med stålinderkabel og rustfri udskyderarm. Modstandsdygtig overfor ultraviolet lys og saltvand. Enestående flexibel og altid letløbende. Opfylder ISO 9000 og EN 29000. Godkendt af Det Norske Veritas og A.B.Y.C. (American Board and Yacht Council). Samt CE godkendt.

• Øje i enden Ø: 10 mm
• Yderkabel Ø: 12,5 mm
• Inderkabel Ø: 6 mm

TIL STYREBOKSE: T67 Ultraflex, C230/C231 MORSE®, Compac - T®Teleflex®, 805 TX®

Kabeltype og længde er altid påtrykt yderkablet. Længden er i fod (305 mm) og målt fra befæstigelsespunkt i styreboks til enden af udskyderarmen halvt udtrukket.

Eksempel A (Fig. 1) Længde = A+B+C minus 10 cm for hver 90º bøjning + 30,5 cm til montering på motoren. Eks.: A = 50 + B = 250 + C = 80 minus 20 cm for 2 stk. 90º bøjninger = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 fod. Der skal altså vælges et 13 fods kabel

Eksempel B (Fig. 2+3) Længde = A+B+C minus 10 cm for hver 90º bøjning. Eks.: A = 50 + B = 250 + C = 80 minus 20 cm for 2 stk. 90º bøjninger = 360 cm 360 cm: 30,5 = 11,8 fod. Der skal så vælges et 12 fods kabel
